Tipo Flange UNI1514-1

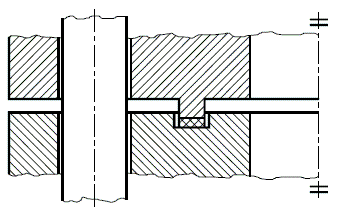

Flangia Tipo FF: Guarnizioni con fori per l'utilizzo nelle flange piane o con gradino | Flangia tipo TG: Guarnizione per l'utilizzo nelle flange con scanalatura | ||

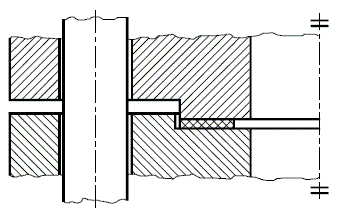

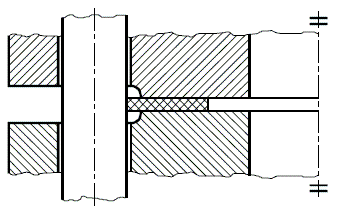

Flangia Tipo IBC: Guarnizione senza fori per l'utilizzo nelle flange piane o con gradino | Flangia Tipo SR: Guarnizione per l'utilizzo nelle Flange a semplice incastro (Maschio/Femmina ) |
Misure PN10
DN |
Diametro Interno |
Diametro esterno (IBC) |
Flange con fori (FF) |
Diametro Esterno Guarnizione Tipo SR |
Guarnizione tipo TG |
||||
Diametro esterno |
numero fori |
Diametro fori |
centro fori |
Diametro Interno |
Diametro Esterno |
||||
10 |
18 |
46 |
90 |
4 |
14 |
60 |
34 |
24 |
34 |
15 |
22 |
51 |
95 |
4 |
14 |
65 |
39 |
29 |
39 |
20 |
27 |
61 |
105 |
4 |
14 |
75 |
50 |
36 |
50 |
25 |
34 |
71 |
115 |
4 |
14 |
85 |
57 |
43 |
57 |
32 |
43 |
82 |
140 |
4 |
18 |
100 |
65 |
51 |
65 |
40 |
49 |
92 |
150 |
4 |
18 |
110 |
75 |
61 |
75 |
50 |
61 |
107 |
165 |
4 |
18 |
125 |
87 |
73 |
87 |
65 |
77 |
127 |
185 |
8 |
18 |
145 |
109 |
95 |
109 |
80 |
89 |
142 |
200 |
8 |
18 |
160 |
120 |
106 |
120 |
100 |
115 |
162 |
220 |
8 |
18 |
180 |
149 |
129 |
149 |
125 |
141 |
192 |
250 |
8 |
18 |
210 |
175 |
155 |
175 |
150 |
169 |
218 |
285 |
8 |
22 |
240 |
203 |
183 |
203 |
200 |
220 |
273 |
340 |
8 |
22 |
295 |
259 |
239 |
259 |
250 |
273 |
328 |
395 |
12 |
22 |
350 |
312 |
292 |
312 |
300 |
324 |
378 |
445 |
12 |
22 |
400 |
363 |
343 |
363 |
350 |
356 |
438 |
505 |
16 |
22 |
460 |
421 |
395 |
421 |
400 |
407 |
489 |
565 |
16 |
26 |
515 |
473 |
447 |
473 |
450 |
458 |
539 |
615 |
20 |
26 |
565 |
523 |
497 |
523 |
500 |
508 |
594 |
670 |
20 |
26 |
620 |
575 |
549 |
575 |
600 |
610 |
695 |
780 |
20 |
30 |
725 |
676 |
649 |
675 |
700 |
712 |
810 |
895 |
24 |
30 |
840 |
777 |
751 |
777 |
800 |
813 |
917 |
1015 |
24 |
33 |
950 |
882 |
856 |
882 |
900 |
915 |
1017 |
1115 |
28 |
33 |
1050 |
987 |
961 |
987 |
1000 |
1016 |
1124 |
1230 |
28 |
36 |
1160 |
1092 |
1062 |
1092 |
1100 |
1120 |
1231 |
1340 |
32 |
39 |
1270 |
|||
1200 |
1220 |
1341 |
1455 |
32 |
39 |
1380 |
|||
1400 |
1420 |
1548 |
1675 |
36 |
42 |
1590 |
|||
1500 |
1520 |
1658 |
1785 |
36 |
42 |
1700 |
|||
1600 |
1620 |
1772 |
1915 |
40 |
48 |
1820 |
|||
1800 |
1820 |
1972 |
2115 |
44 |
48 |
2020 |
|||
2000 |
2020 |
2182 |
2325 |
48 |
48 |
2230 |
|||
2200 |
2220 |
2384 |
|||||||
2400 |
2420 |
2594 |
|||||||
2600 |
2620 |
2794 |
|||||||
2800 |
2820 |
3014 |
|||||||
3000 |
3020 |
3228 |
